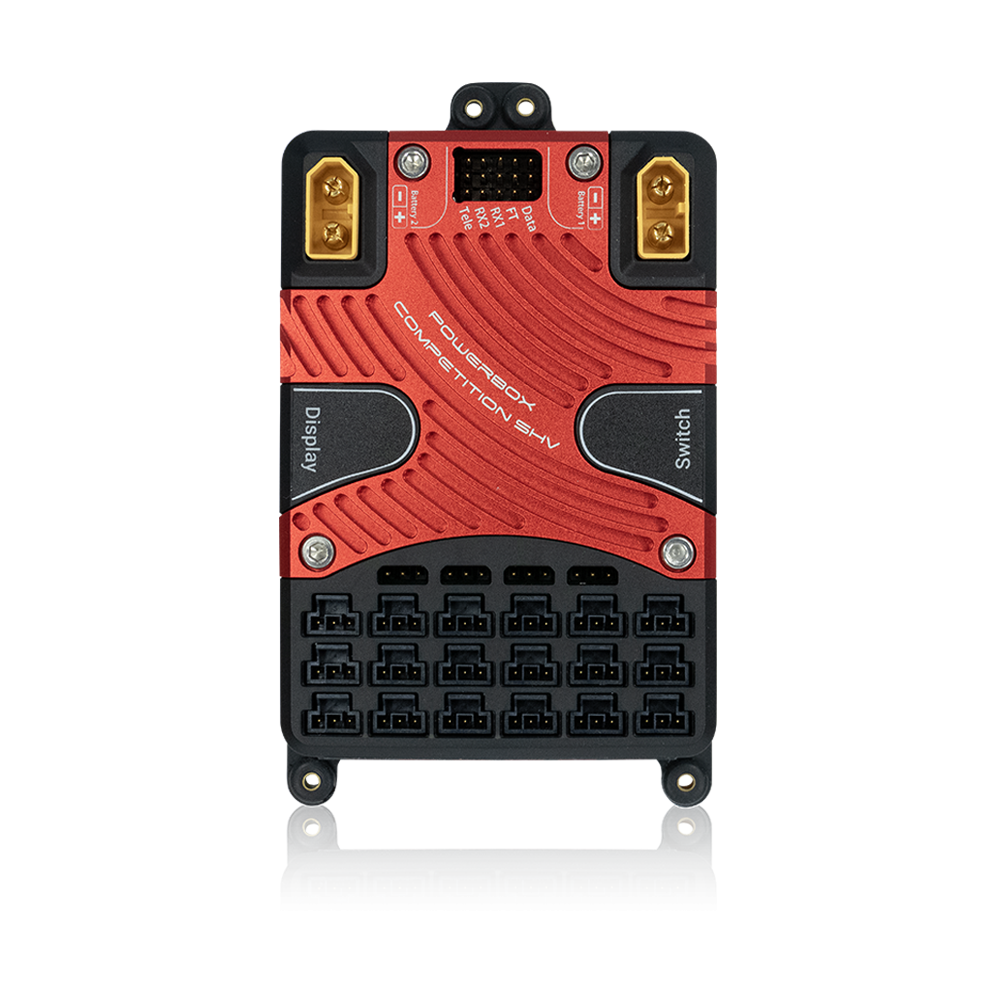

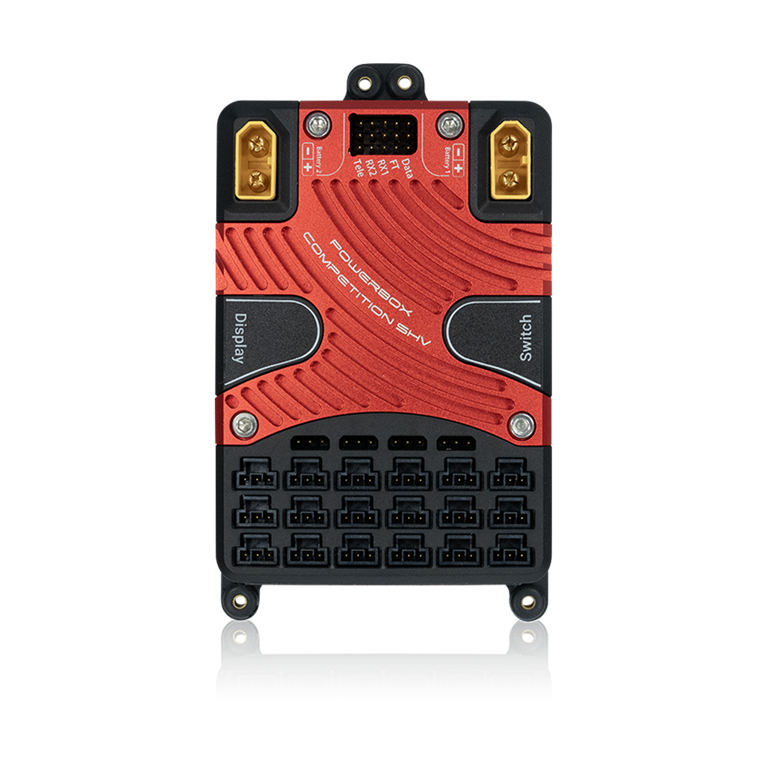

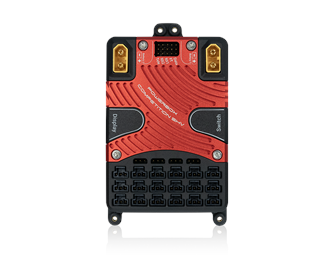

PowerBox Competition SHV

Die PowerBox Competition SHV ist die neueste Generation der PowerBox Familie und wurde entwickelt, um den gestiegenen Anforderungen an Stellkraft und Geschwindigkeit der neuesten Servo-Generation gerecht zu werden. SHV steht für Super-High-Voltage und wie die
Bezeichnung bereits verrät, arbeitet die PowerBox Competition SHV mit deutlich höherer Spannung als bisherige 8,4V Systeme. Bis zu 35V können als Eingangsspannung angeschlossen und an die Servos redundant weitergegeben werden.
Der Vorteil ist klar: Bei gleicher Servoleistung verringert sich der Strom in der Servozuleitung proportional. Ein Servo das mit 8,4V Technik beispielsweise noch 6A Strom aufgenommen hat, kommt mit 25,2V Technik und 6s Stromversorgung mit nur 2A aus.

Durch die geringere Stromaufnahme ergeben sich folgende Szenarien:

1. Da sich der Strom auf der Servozuleitung verringert, reduziert sich bei gleichbleibendem Leitungsquerschnitt der Spannungsabfall bis zum Servo. Das heißt, die Servos haben eine kontantere Leistungsabgabe und arbeiten mit dem erwarteten Drehmoment und Geschwindigkeit.

2. Eine deutlich höhere Servoleistung ist möglich, da sich die Ströme um einen niedrigeren Faktor erhöhen.

3. Bei gleichbleibender Servoleistung können Leitungsquerschnitte verringert werden. Eine deutliche Gewichtseinsparung bei größeren Modellen ist möglich.

4. Akkus zur Stromversorgung können mit deutlich weniger Kapazität und Nennstrom ausgelegt werden.
Für zwei Empfänger, Gyro, weitere Telemetrie- Sensoren und bis zu vier Servos sind zwei redundant arbeitende DC/DC Wandler eingebaut, die eine geregelte Spannung mit 8,4V abgeben und mit bis zu 10A belastet werden können.

Die Software der PowerBox Competition SHV basiert auf der bewährten PowerBox Competition SR2 und umfasst alle Powerbox-typischen Funktionen: 12-Achsen iGyro mit optionaler Geschwindigkeitskompensation, Servomatching mit Auto-Match-Funktion, Door Sequenzer, Input- und Output Mapping und vielem mehr. Eingestellt wird die PowerBox Competition SHV über das hochauflösende Farbdisplay oder alternativ für PowerBox- und Jeti Piloten vom Sender aus.

Die UAV-Version (Artikelnummer 4811) enthält eine abgewandelte Software. Bei dieser Variante dient der RX1 als „Master, der den Kanal 16 zur Umschaltung zwischen dem Eingang RX1 und RX2 nutzt. Somit kann zum Beispiel zwischen einer normalen RC-Fernsteuerung und einem Flight-Controller umgeschaltet werden. Der Flight-Controller erhält seine Stromversorgung ebenfalls aus der PowerBox Competition SHV.

+ SHV-Technik bis zu 35V Eingangsspannung
+ SHV-Technik bis zu 35V Eingangsspannung
+ 40A max. Strombelastung für alle SHV Servoausgänge
+ geregelte 8,4V / 10A für Empfänger, Peripherie und 4 Servos
+ konsequent doppelte Auslegung der Leistungselektronik
+ redundanter elektronischer Schalter
+ 22 Kanäle
+ optionale UAV-Ausführung
+ leistungsstarke Akkuweiche mit hoher Dauerbelastbarkeitsonnenlichtlesbares 2.4“ TFT-Display
+ zweisprachige Menüführung
+ Servomatching für alle 22 Ausgänge
+ Automatching Funktion
+ 2 unabhängige Door Sequenzer mit Einstellassistent
+ neueste iGyro Technik integriert, mit dem iGyroSAT als Gyrosensor + 12 unabhängige Kreiselausgänge für: 4x Querruder, 4x Höhenruder, 4x Seitenruder
+ alle 12 Gyroausgänge mit individuellem Gain Regler
+ spezieller Regel-Algorithmus für Flächenmodelle
+ Erkennung sämtlicher Mischer im Sender
+ einfachste Programmierung durch graphische Darstellung der Menüs
+ schnelle Grundeinstellung mithilfe des ausgefeilten Assistenten
+ optional mit GPS III oder PBS-TAV für geschwindigkeitsabhängige Gyrokompensation
+ Telemetrie-Daten für PowerBox P²BUS, Futaba S.BUS2, Jeti Ex-BUS, Spektrum SRXL2, Multiplex M-Link, JR X-BUS und Graupner HoTT
+ Übertragung von Akku-, Empfänger- und GPS* Daten
+ nahezu vollständige Bedienbarkeit vom Sender für PowerBox und Jeti
+ einstellbare Servo-Framerate: 10ms, 12ms, 14ms, 16ms, 18ms
+ Unterdrückung von Servo-Rückströmen
+ modernster 32-Bit Mikroprozessor für schnelle und präzise Signalverarbeitung
+ optimierte Wärmeabfuhr über den gefrästen Hochleistungskühlkörper
+ Schalter- und Displaygehäuse aus gefrästem und eloxiertem Aluminium
+ updatefähig mit dem PowerBox USB Interface oder Mobile Terminal
+ kompakte Abmessungen

+ PowerBox Competition SHV
+ TFT-Display
+ SensorSwitch
+ 2 Patchkabel
+ 4 Gummitüllen und Messinghülsen
+ 8 Befestigungsschrauben
+ Bedienungsanleitung in Deutsch und Englisch

• Bedienungsanleitung PB Competition SHV.pdf
